Khi triển khai một công trình, hệ thống điện nhẹ ELV giữ vai trò kết nối, giám sát, truyền thông tin và hỗ trợ quản lý vận hành. Tuy nhiên, phạm vi ELV không giống nhau ở mọi dự án mà phụ thuộc vào loại hình, quy mô và yêu cầu sử dụng. Vậy hệ thống điện nhẹ ELV gồm những hạng mục nào và mỗi hệ thống đảm nhiệm chức năng gì? Bài viết dưới đây sẽ phân tích các hạng mục ELV phổ biến và phạm vi ứng dụng của từng hệ thống.

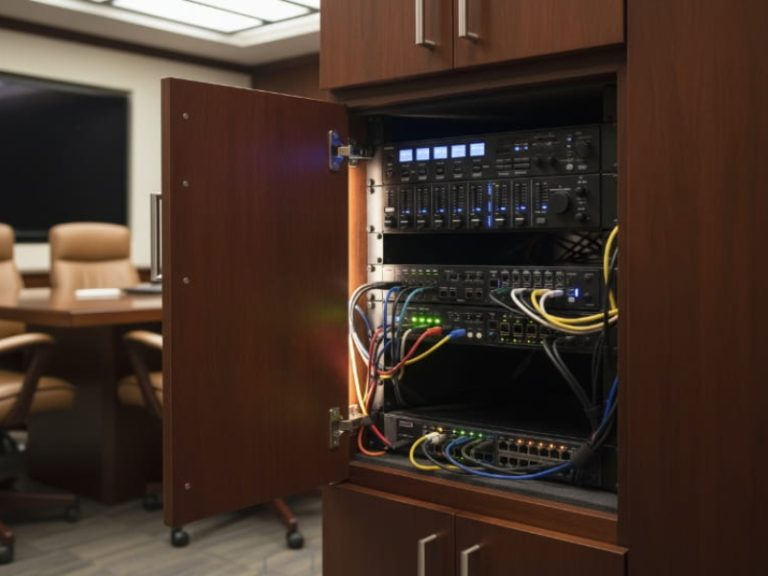

Tổng quan về hệ thống điện nhẹ ELV
Hệ thống điện nhẹ ELV là một phần quan trọng trong thiết kế MEP, đảm nhiệm các chức năng truyền dẫn tín hiệu, kết nối, giám sát và điều khiển trong công trình. Việc hiểu đúng khái niệm ELV và phân biệt với hệ thống điện động lực giúp chủ đầu tư, kỹ sư và nhà thầu xác định đúng phạm vi thiết kế, thiết bị và yêu cầu kỹ thuật.
ELV là gì?
Theo các tiêu chuẩn kỹ thuật điện quốc tế (IEC) và Quy chuẩn kỹ thuật Việt Nam, ELV là viết tắt của Extra Low Voltage (hệ thống điện áp siêu thấp). Đây là nhóm các hệ thống kỹ thuật hoạt động ở mức điện áp an toàn cho con người: không vượt quá 35V AC (điện xoay chiều) hoặc 60V DC (điện một chiều) (trong một số điều kiện tiêu chuẩn có thể dưới 50V AC).
Vì sao gọi là “điện nhẹ”? Khác với hệ thống điện nguồn hay điện động lực (Power System) cấp điện năng lớn để chạy động cơ, chiếu sáng công suất cao hay máy lạnh, hệ thống ELV không sử dụng điện năng để sinh công cơ học. Thay vào đó, ELV chủ yếu truyền dẫn tín hiệu dữ liệu, hình ảnh, âm thanh và các lệnh điều khiển tự động. Do sử dụng điện áp cực thấp, công suất tiêu thụ nhỏ và độ an toàn cao, hệ thống này được thuật ngữ ngành cơ điện gọi là “điện nhẹ”.
Phân biệt điện nhẹ (ELV) và điện nặng (điện động lực) trong MEP
Để tránh nhầm lẫn khi phân chia phạm vi gói thầu (Scope of Work) và dự toán chi phí, bảng so sánh dưới đây đúc kết các điểm khác biệt cốt lõi:
| Tiêu chí | Hệ thống Điện Động Lực (Điện Nặng) | Hệ thống Điện Nhẹ (ELV) |
| Điện áp & Công suất | 220V/380V (1 pha hoặc 3 pha), công suất phụ tải lớn. | Điện áp siêu thấp (< 35V AC / < 60V DC), công suất nhỏ. |
| Mục đích chính | Cấp năng lượng vận hành thiết bị, máy móc, hệ thống chiếu sáng. | Truyền tín hiệu, dữ liệu, giám sát an ninh & điều khiển tự động. |
| Thiết bị đặc trưng | Trạm biến áp, tủ MSB, MCCB, MCB, contactor, tủ tụ bù. | Switch, Router, Camera, Cảm biến, Đầu đọc, Tủ Rack, Server. |
| Tuyến truyền dẫn | Cáp đồng/nhôm tiết diện lớn, đi trên thang cáp/máng cáp chịu lực. | Cáp mạng (Cat5e/Cat6/Cat7), cáp quang, cáp tín hiệu chống nhiễu. |
| Rủi ro vận hành | Nguy cơ điện giật và cháy nổ cao, yêu cầu an toàn nghiêm ngặt. | An toàn điện cao đối với con người, nhưng cực kỳ nhạy cảm với nhiễu. |
Hệ thống điện nhẹ ELV gồm những hạng mục nào?
Hệ thống điện nhẹ (ELV) tập hợp các hệ thống phục vụ kết nối, an ninh, thông tin liên lạc, cảnh báo và quản lý vận hành công trình. Tùy quy mô, công năng và yêu cầu kỹ thuật, mỗi dự án có thể triển khai một hoặc nhiều hệ thống khác nhau.
Hệ thống mạng dữ liệu và điện thoại (Data & Tel)
Hệ thống Data & Tel cung cấp hạ tầng truyền dẫn cho mạng máy tính, điện thoại và các thiết bị sử dụng kết nối mạng. Hệ thống thường gồm cáp mạng, ổ cắm, patch panel, tủ rack và thiết bị mạng theo thiết kế. Hạ tầng cần được tính toán dựa trên số lượng người dùng, thiết bị, băng thông và nhu cầu mở rộng trong tương lai.

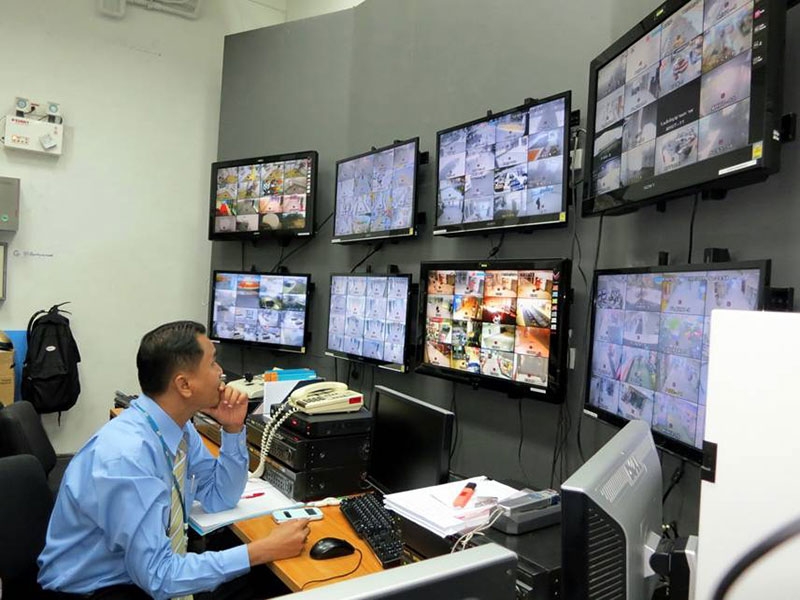

Hệ thống camera giám sát (CCTV)
CCTV sử dụng camera và thiết bị lưu trữ để giám sát các khu vực trong công trình. Hệ thống có thể được bố trí tại sảnh, hành lang, bãi xe, khu vực kỹ thuật hoặc những vị trí cần kiểm soát an ninh. Tùy yêu cầu, công trình có thể sử dụng camera độ phân giải cao, camera hồng ngoại, camera nhận diện biển số hoặc các tính năng phân tích hình ảnh.
Hệ thống âm thanh công cộng (PA)
PA (Public Address) truyền tải thông báo bằng âm thanh đến các khu vực được chỉ định trong công trình. Hệ thống thường gồm micro, bộ xử lý, ampli và loa, đồng thời có thể phân vùng để phát nội dung khác nhau theo từng khu vực. Với công trình có yêu cầu thông báo khẩn cấp hoặc sơ tán, thiết kế hệ thống phải phù hợp với yêu cầu an toàn và hồ sơ kỹ thuật được phê duyệt.
Hệ thống kiểm soát ra vào (Access Control)
Access Control quản lý quyền ra vào tại cửa, khu vực hạn chế hoặc các tầng trong công trình. Người dùng có thể xác thực bằng thẻ, mã PIN, sinh trắc học hoặc phương thức được lựa chọn theo yêu cầu dự án. Hệ thống thường kết hợp bộ điều khiển cửa, đầu đọc, khóa điện và phần mềm quản lý để kiểm soát quyền truy cập và lưu lại lịch sử ra vào.

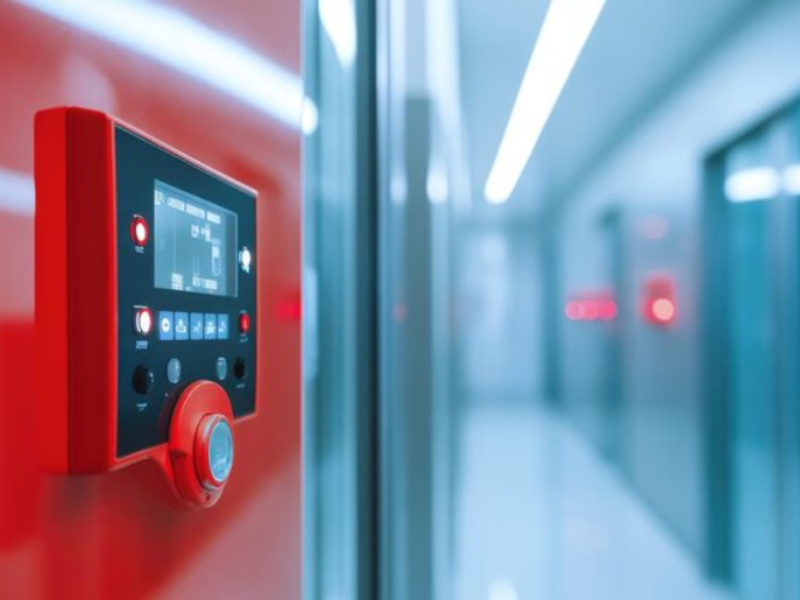

Hệ thống báo cháy (Fire Alarm)
Hệ thống báo cháy phát hiện dấu hiệu cháy và truyền cảnh báo đến người sử dụng hoặc trung tâm điều khiển. Các thành phần phổ biến gồm tủ báo cháy, đầu báo khói, đầu báo nhiệt, nút nhấn khẩn và thiết bị cảnh báo. Thiết kế báo cháy cần tuân thủ quy chuẩn, tiêu chuẩn và yêu cầu pháp lý áp dụng cho từng loại công trình.
Hệ thống phát hiện xâm nhập (Intrusion Detection)
Intrusion Detection giám sát các dấu hiệu xâm nhập trái phép tại những khu vực cần kiểm soát. Hệ thống có thể sử dụng cảm biến cửa, cảm biến chuyển động, thiết bị báo động và phần mềm quản lý. Giải pháp thường được triển khai tại văn phòng, kho, phòng kỹ thuật hoặc các khu vực yêu cầu kiểm soát an ninh riêng.
Hệ thống quản lý tòa nhà (BMS/BAS)
BMS/BAS tập trung giám sát và quản lý các hệ thống kỹ thuật có khả năng kết nối trong công trình. Tùy thiết kế, hệ thống có thể thu thập dữ liệu từ HVAC, điện, chiếu sáng, đồng hồ đo và các thiết bị kỹ thuật khác. Khả năng tích hợp phụ thuộc vào giao thức truyền thông, thiết bị trung gian, phần mềm và kiến trúc điều khiển của từng dự án.

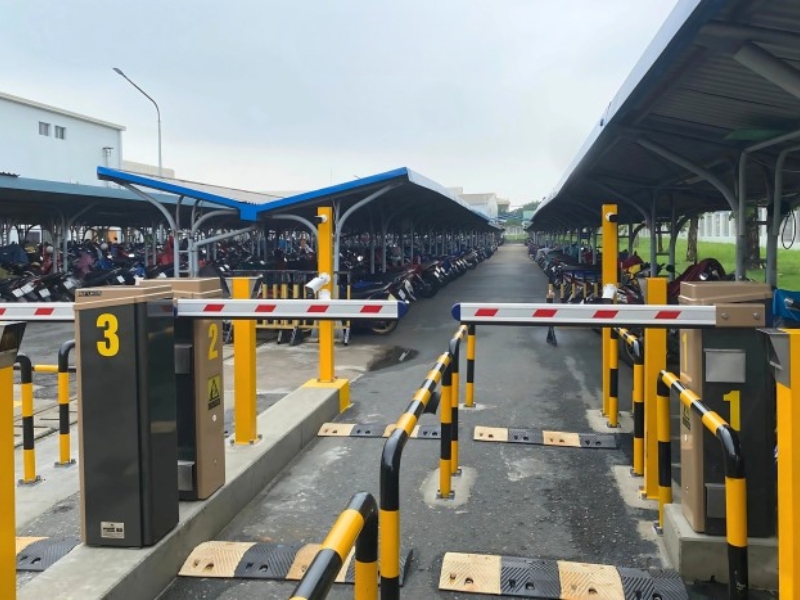

Hệ thống quản lý bãi đỗ xe (Parking)
Hệ thống Parking hỗ trợ kiểm soát phương tiện ra vào và quản lý hoạt động tại khu vực đỗ xe. Các thành phần có thể gồm barrier, đầu đọc thẻ, camera nhận diện biển số, máy phát hành vé và phần mềm quản lý. Quy mô hệ thống cần được lựa chọn dựa trên số lượng vị trí đỗ, lưu lượng phương tiện và phương thức kiểm soát được yêu cầu.
Hệ thống liên lạc nội bộ (Intercom)
Intercom tạo kênh liên lạc giữa các vị trí trong công trình. Hệ thống thường được sử dụng tại chung cư, văn phòng, bệnh viện, nhà máy hoặc những khu vực cần trao đổi nội bộ. Tùy mô hình triển khai, Intercom có thể hỗ trợ thoại, hình ảnh và kết nối với hệ thống kiểm soát cửa.
Hệ thống truyền hình MATV, SMATV, CATV và IPTV
Các hệ thống MATV, SMATV, CATV và IPTV phân phối tín hiệu truyền hình đến nhiều điểm sử dụng trong công trình. MATV và SMATV thường phục vụ việc thu, xử lý và phân phối tín hiệu truyền hình từ nguồn phù hợp, trong khi CATV sử dụng hạ tầng truyền hình cáp. IPTV truyền tải nội dung qua mạng IP và có thể được triển khai tại khách sạn, chung cư, bệnh viện hoặc các công trình có nhu cầu cung cấp nội dung tập trung.
Hệ thống điều khiển chiếu sáng (Lighting Control)
Lighting Control quản lý hoạt động của hệ thống chiếu sáng theo các kịch bản hoặc điều kiện được cài đặt. Hệ thống có thể điều khiển theo thời gian, khu vực, cảm biến hiện diện hoặc mức độ ánh sáng. Giải pháp này thường được thiết kế cho văn phòng, khách sạn, trung tâm thương mại và các công trình cần quản lý chiếu sáng tập trung.
Hệ thống âm thanh và hình ảnh (AV)
Hệ thống AV phục vụ nhu cầu trình chiếu, hội họp, đào tạo và hội nghị. Cấu hình có thể gồm màn hình, máy chiếu, loa, micro, bộ xử lý tín hiệu và thiết bị điều khiển. Thiết kế AV cần dựa trên diện tích phòng, số lượng người sử dụng, nhu cầu trình chiếu và hình thức tổ chức sự kiện.
Một số hệ thống ELV chuyên dụng khác
Ngoài các hạng mục phổ biến, công trình có thể triển khai thêm những hệ thống chuyên dụng theo đặc thù sử dụng. Một số ví dụ gồm hệ thống gọi y tá (Nurse Call) cho bệnh viện, đồng hồ tập trung (Master Clock), quản lý phòng khách sạn (GRMS), giám sát năng lượng và các hệ thống truyền thông chuyên dụng.
Không phải công trình nào cũng cần triển khai toàn bộ các hệ thống trên. Chủ đầu tư và đơn vị thiết kế cần xác định phạm vi ELV dựa trên công năng, quy mô, yêu cầu vận hành, khả năng tích hợp và tiêu chuẩn áp dụng.

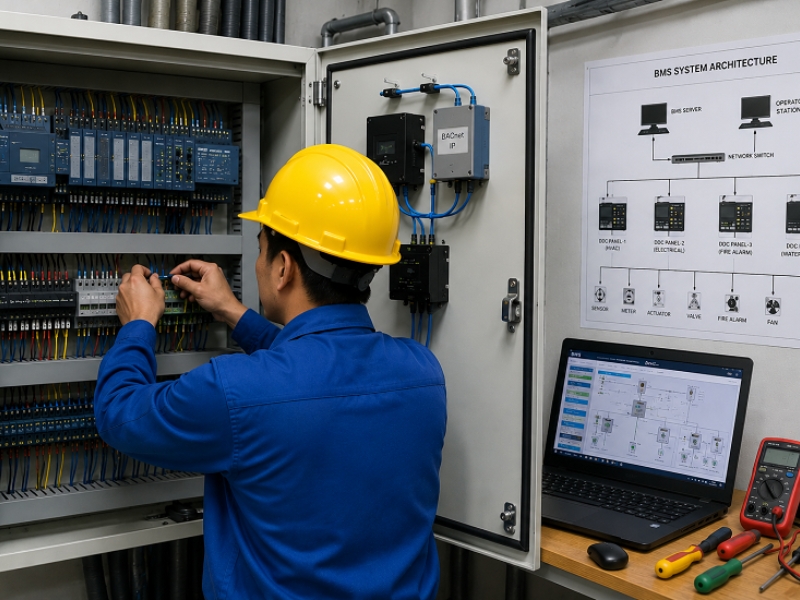

Quy trình thiết kế và triển khai hệ thống ELV
Một dự án ELV thường cần được triển khai theo chuỗi công việc có kiểm soát thay vì bắt đầu trực tiếp từ việc lựa chọn thiết bị.
- Bước 1: Khảo sát nhu cầu: Xác định công năng, quy mô, số người sử dụng, khu vực cần kiểm soát và yêu cầu vận hành.
- Bước 2: Xác định phạm vi hệ thống: Làm rõ hệ thống nào thuộc ELV, hệ thống nào thuộc bộ môn khác và các điểm giao diện giữa chúng.
- Bước 3: Thiết kế giải pháp: Xác định topology, vị trí thiết bị, tuyến cáp, tủ rack, nguồn cấp, mạng và phương án tích hợp.
- Bước 4: Lựa chọn thiết bị: Thiết bị cần đáp ứng yêu cầu kỹ thuật, khả năng tương thích, môi trường lắp đặt và khả năng mở rộng.
- Bước 5: Thi công và cấu hình: Công việc gồm lắp đặt thiết bị, kéo cáp, đấu nối, đánh nhãn, cấu hình phần mềm và thiết lập hệ thống.
- Bước 6: Testing và Commissioning: Kiểm tra từng hệ thống, kiểm tra liên động và xác nhận các chức năng theo hồ sơ thiết kế. Đối với hạ tầng ICT, BICSI N1 đề cập đến các yêu cầu về lắp đặt, hạ tầng cáp, hỗ trợ cáp và kiểm tra hệ thống.
- Bước 7: Bàn giao, đào tạo và bảo trì: Hồ sơ bàn giao cần phản ánh cấu hình thực tế. Đơn vị vận hành cũng cần được hướng dẫn sử dụng và xử lý các tình huống cơ bản.
Những lưu ý khi lựa chọn giải pháp ELV cho công trình
Lựa chọn giải pháp ELV cần dựa trên nhu cầu sử dụng, quy mô công trình và định hướng vận hành lâu dài. Chủ đầu tư không nên chỉ so sánh giá thiết bị mà cần đánh giá đồng thời khả năng tích hợp, mở rộng và bảo trì.
- Xác định đúng nhu cầu: Làm rõ mục tiêu của từng hệ thống để lựa chọn thiết bị phù hợp. Ví dụ, CCTV cần nhận diện chi tiết sẽ có yêu cầu khác camera chỉ dùng để quan sát tổng thể.
- Tính đến khả năng mở rộng: Hạ tầng nên có dự phòng phù hợp về cổng mạng, dung lượng lưu trữ, băng thông, tủ rack và không gian lắp đặt.
- Kiểm tra tính tương thích: Đánh giá giao thức, phần mềm, API, nguồn cấp và khả năng kết nối giữa các thiết bị trước khi triển khai.
- Tuân thủ tiêu chuẩn: Xác định đúng tiêu chuẩn, quy chuẩn áp dụng cho từng hệ thống và loại công trình. Với PCCC, cần đối chiếu quy định hiện hành và hồ sơ thiết kế được phê duyệt.
- Đảm bảo bảo mật: Các hệ thống IP cần có phương án phân vùng mạng, quản lý tài khoản, phân quyền truy cập và bảo vệ dữ liệu.
- Quan tâm đến bảo trì: Thiết kế cần thuận lợi cho kiểm tra, xử lý sự cố, thay thế thiết bị và nâng cấp trong tương lai.
- Đánh giá tổng chi phí: Không nên chỉ nhìn vào giá thiết bị. TCO cần tính cả thiết bị, hạ tầng, lắp đặt, cấu hình, tích hợp, kiểm thử, đào tạo và bảo trì.
P.A.T Group cung cấp giải pháp hệ thống điện nhẹ ELV cho công trình
P.A.T Group cung cấp dịch vụ khảo sát, tư vấn, thiết kế, thi công và bảo trì các hệ thống điện nhẹ ELV cho công trình. Phạm vi triển khai có thể gồm CCTV, Access Control, Network, PA, Intercom, Parking, BMS và các hệ thống ELV chuyên dụng theo yêu cầu.
Đơn vị thực hiện khảo sát hiện trạng và nhu cầu sử dụng trước khi đề xuất giải pháp. Phương án thiết kế cần xác định rõ phạm vi hệ thống, vị trí thiết bị, hạ tầng truyền dẫn, nguồn cấp và các điểm kết nối giữa các hệ thống. Với các dự án có nhu cầu tích hợp, P.A.T Group có thể phối hợp các hệ thống theo kiến trúc kỹ thuật được phê duyệt. Khả năng tích hợp thực tế phụ thuộc vào giao thức, API, phần cứng, phần mềm và yêu cầu của từng dự án.
Hệ thống điện nhẹ ELV gồm những hạng mục nào? Phổ biến gồm CCTV, Access Control, Network, Fire Alarm, PA, BMS, IPTV, Parking và các hệ thống chuyên dụng khác. Phạm vi triển khai phụ thuộc vào công năng và yêu cầu của từng công trình. P.A.T Group cung cấp giải pháp ELV từ khảo sát, thiết kế đến thi công và bảo trì. Liên hệ P.A.T Group để được tư vấn giải pháp phù hợp.
