Trong một công trình hiện đại, hệ thống điện nhẹ ELV không còn là phần việc có thể triển khai theo kiểu “lắp thiết bị rồi kết nối”. Camera giám sát, kiểm soát ra vào, mạng dữ liệu, âm thanh, truyền hình, intercom, báo cháy, bãi xe hay các hệ thống tích hợp đều cần được tính toán ngay từ giai đoạn thiết kế để bảo đảm tính đồng bộ, ổn định và khả năng mở rộng trong tương lai. Đó cũng là lý do quy trình tư vấn thiết kế ELV đóng vai trò đặc biệt quan trọng.

Một thiết kế tốt không chỉ trả lời câu hỏi “lắp thiết bị gì?”, mà phải giải quyết được nhiều vấn đề hơn: Chủ đầu tư thực sự cần gì? Công trình có đặc thù nào? Hệ thống phải vận hành ra sao? Hạ tầng kỹ thuật bố trí thế nào? Thiết bị có tương thích không? Chi phí đầu tư bao nhiêu là hợp lý? Sau khi bàn giao, việc vận hành và bảo trì có thuận tiện hay không?

Thay vì tư vấn theo cảm tính hoặc đưa ra một danh sách thiết bị có sẵn, quy trình tư vấn thiết kế ELV chuyên nghiệp cần được chuẩn hóa thành từng bước rõ ràng. Dựa trên quy trình 6 bước chuẩn hóa đã được xác nhận trong hồ sơ năng lực, đơn vị tư vấn có thể đồng hành cùng chủ đầu tư xuyên suốt từ khâu tiếp nhận nhu cầu, khảo sát, phân tích giải pháp cho đến hoàn thiện hồ sơ thiết kế và bàn giao.

1.Vì sao cần một quy trình tư vấn thiết kế ELV rõ ràng?

ELV – Extra Low Voltage – bao gồm nhiều hệ thống kỹ thuật sử dụng điện áp thấp và thường có sự liên kết với nhau trong một công trình.

Tùy theo quy mô và mục đích sử dụng, hệ thống ELV có thể bao gồm:

• Hệ thống camera giám sát CCTV.

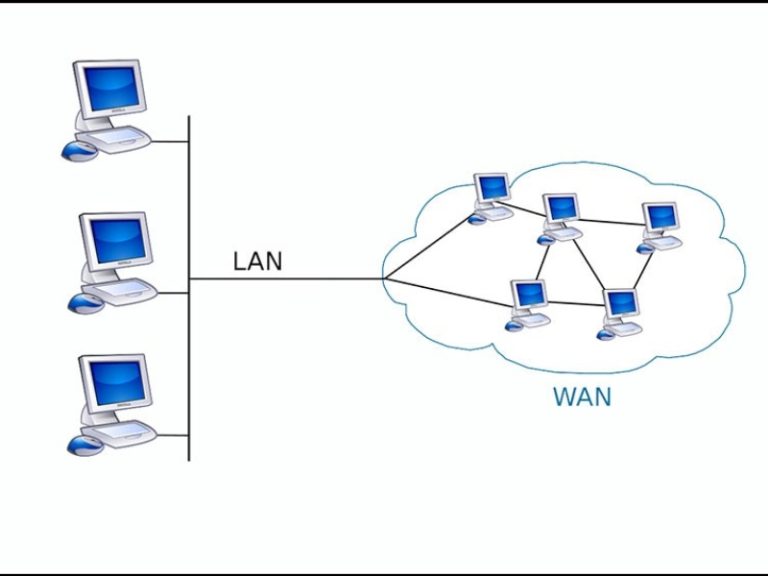

• Hệ thống mạng LAN/WAN và hạ tầng viễn thông.
• Hệ thống kiểm soát ra vào Access Control.
• Hệ thống chấm công.
• Hệ thống intercom.
• Hệ thống âm thanh thông báo.
• Hệ thống truyền hình.
• Hệ thống báo cháy và các giải pháp liên quan.
• Hệ thống bãi xe thông minh.
• Hệ thống hội nghị, phòng họp.
• Hệ thống an ninh tích hợp.
• Các giải pháp điều khiển và giám sát tùy theo yêu cầu dự án.

Nếu thiết kế từng hệ thống riêng lẻ mà không có sự phối hợp tổng thể, công trình rất dễ phát sinh tình trạng thiếu không gian kỹ thuật, chồng chéo tuyến cáp, thiếu nguồn cấp, vị trí thiết bị không phù hợp hoặc khó khăn khi vận hành.

Một quy trình tư vấn thiết kế ELV chuẩn hóa giúp các bên có cùng một cách làm việc, giảm sai sót và quan trọng hơn là giúp chủ đầu tư nhìn thấy rõ giải pháp trước khi bước vào giai đoạn thi công.

Quy trình 6 bước tư vấn thiết kế ELV chuẩn hóa

Bước 1: Tiếp nhận nhu cầu và mục tiêu của chủ đầu tư

Đây là bước đầu tiên nhưng có ảnh hưởng rất lớn đến toàn bộ phương án thiết kế.

Mỗi công trình có một mục tiêu khác nhau. Một nhà máy cần ưu tiên giám sát sản xuất và kiểm soát an ninh. Một khách sạn cần chú trọng trải nghiệm khách hàng, mạng dữ liệu và khả năng vận hành tập trung. Một tòa nhà văn phòng lại có yêu cầu cao về kiểm soát ra vào, camera, mạng và khả năng quản lý nhân sự.

Vì vậy, thay vì bắt đầu bằng việc hỏi “anh/chị muốn dùng camera nào?”, quá trình tư vấn cần bắt đầu bằng câu hỏi lớn hơn:

Chủ đầu tư muốn hệ thống đạt được điều gì?

Ở bước này, đơn vị tư vấn cần trao đổi các thông tin như:

• Quy mô và công năng công trình.
• Mục đích sử dụng từng khu vực.
• Các hệ thống ELV dự kiến triển khai.
• Mức độ an ninh cần thiết.
• Số lượng người sử dụng.
• Yêu cầu quản lý và vận hành.
• Nhu cầu kết nối với các hệ thống khác.
• Ngân sách đầu tư dự kiến.
• Khả năng mở rộng trong tương lai.
• Tiến độ dự án.

Việc xác định đúng nhu cầu ngay từ đầu giúp tránh tình trạng thiết kế dư thừa hoặc thiếu chức năng.

Đây cũng là nền tảng quan trọng trong quy trình làm việc với chủ đầu tư giai đoạn thiết kế, bởi mọi quyết định kỹ thuật về sau đều cần quay trở lại mục tiêu ban đầu của dự án.

Bước 2: Khảo sát hiện trạng và phân tích đặc điểm công trình

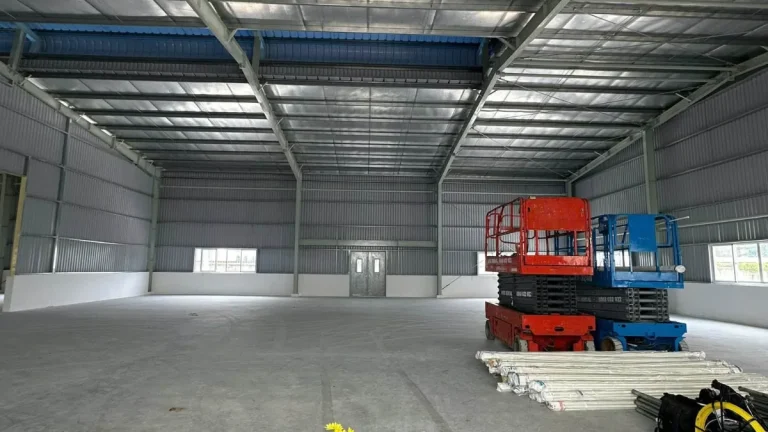

Sau khi xác định nhu cầu, bước tiếp theo là khảo sát. Đối với dự án xây mới, đội ngũ tư vấn sẽ nghiên cứu hồ sơ kiến trúc, kết cấu, MEP và mặt bằng công năng để xác định điều kiện triển khai hệ thống ELV. Đối với công trình đang vận hành hoặc cải tạo, khảo sát thực tế càng quan trọng hơn.

Kỹ thuật cần đánh giá:

• Mặt bằng tổng thể.
• Các khu vực cần giám sát.
• Vị trí dự kiến đặt thiết bị.
• Không gian kỹ thuật.
• Phòng máy chủ hoặc phòng thiết bị.
• Tuyến cáp hiện hữu.
• Hệ thống điện và nguồn cấp.
• Hệ thống mạng.
• Trần, tường và kết cấu.
• Khoảng cách giữa các khu vực.
• Điều kiện môi trường.
• Những vị trí đặc thù cần giải pháp riêng.

Ví dụ, với hệ thống camera, việc lựa chọn camera không thể chỉ dựa vào độ phân giải. Vị trí lắp đặt, góc quan sát, khoảng cách đến mục tiêu, điều kiện ánh sáng, chiều cao lắp đặt và phương án truyền dẫn đều ảnh hưởng trực tiếp đến hiệu quả giám sát. Tương tự, với hệ thống mạng, việc tính toán số lượng điểm mạng cần đi cùng phương án tủ rack, switch, nguồn, cáp, đường trục và không gian kỹ thuật.

Khảo sát càng kỹ, thiết kế càng sát thực tế.

Đây chính là một trong những giá trị quan trọng của tư vấn thiết kế ELV chuyên nghiệp: không đưa ra một giải pháp “mẫu”, mà xây dựng phương án phù hợp với chính công trình.

Bước 3: Phân tích yêu cầu và đề xuất giải pháp kỹ thuật

Sau khi có dữ liệu từ chủ đầu tư và khảo sát công trình, đội ngũ tư vấn bắt đầu chuyển nhu cầu thực tế thành giải pháp kỹ thuật. Đây là giai đoạn đòi hỏi nhiều kinh nghiệm nhất trong các bước tư vấn thiết kế điện nhẹ. Một phương án tốt phải cân bằng giữa nhiều yếu tố:  Công năng – kỹ thuật – chi phí – khả năng vận hành – khả năng mở rộng.

Ví dụ, chủ đầu tư có thể yêu cầu hệ thống camera bao phủ toàn bộ khuôn viên. Tuy nhiên, không phải cứ tăng số lượng camera là giải pháp tốt nhất.

Kỹ sư cần xác định:

• Khu vực nào cần quan sát toàn cảnh?
• Khu vực nào cần nhận diện khuôn mặt?
• Khu vực nào cần nhận diện biển số?
• Khu vực nào cần lưu trữ lâu?
• Camera cần đặt ở đâu?
• Dữ liệu truyền về đâu?
• Dung lượng lưu trữ cần bao nhiêu?
• Hệ thống có cần AI hay không?
• Có cần tích hợp với kiểm soát ra vào không?

Từ đó mới có thể đưa ra cấu hình phù hợp. Tương tự, đối với hệ thống kiểm soát ra vào, tư vấn không chỉ dừng ở việc lựa chọn đầu đọc thẻ hay nhận diện khuôn mặt mà phải xem xét luồng di chuyển, số lượng người, cấp quyền truy cập, cửa thoát hiểm, kết nối phần mềm và phương án quản lý tập trung.

Một thiết kế ELV chất lượng phải giải quyết được bài toán tổng thể, thay vì chỉ tập trung vào thiết bị.

Bước 4: Xây dựng thiết kế, sơ đồ và hồ sơ kỹ thuật

Sau khi phương án được thống nhất ở mức giải pháp, đội ngũ thiết kế bắt đầu triển khai thành hồ sơ kỹ thuật.

Tùy theo yêu cầu dự án, hồ sơ có thể bao gồm:

• Mặt bằng bố trí thiết bị.
• Sơ đồ nguyên lý.
• Sơ đồ kết nối.
• Sơ đồ hệ thống.
• Tuyến cáp.
• Vị trí tủ thiết bị.
• Bố trí rack.
• Danh mục thiết bị.
• Thông số kỹ thuật.
• Bảng khối lượng.
• Yêu cầu kỹ thuật.
• Phương án nguồn.
• Phương án kết nối và truyền dẫn.
• Các ghi chú phục vụ thi công.
• Điểm quan trọng là hồ sơ thiết kế phải đủ rõ để các bên liên quan có thể hiểu và triển khai.
• Chủ đầu tư cần biết hệ thống sẽ hoạt động như thế nào.
• Đơn vị thi công cần biết phải triển khai ở đâu, bằng cách nào.
• Đơn vị giám sát cần có cơ sở để kiểm tra.
• Đơn vị vận hành cần hình dung được cách quản lý sau khi hoàn thành.

Vì vậy, hồ sơ thiết kế ELV không đơn thuần là những bản vẽ kỹ thuật. Đó là “ngôn ngữ chung” giữa chủ đầu tư, tư vấn, nhà thầu và các bên liên quan.

Bước 5: Rà soát, phối hợp và tối ưu phương án với chủ đầu tư

Một trong những điểm dễ bị bỏ qua trong các dự án ELV là thiết kế không nên được xem là sản phẩm “một lần”. Sau khi hoàn thành bản thiết kế ban đầu, cần có bước rà soát và trao đổi với chủ đầu tư.

Đây là lúc các bên cùng kiểm tra:

• Vị trí thiết bị đã phù hợp chưa?
• Phạm vi giám sát đã đáp ứng nhu cầu chưa?
• Số lượng thiết bị có hợp lý không?
• Tuyến cáp có khả thi không?
• Tủ thiết bị có đủ không gian không?
• Hạ tầng có khả năng mở rộng không?
• Phương án có phù hợp ngân sách không?
• Các hệ thống có cần tích hợp không?
• Có điểm nào cần điều chỉnh theo thực tế vận hành không?

Trong quy trình làm việc với chủ đầu tư giai đoạn thiết kế, bước này đặc biệt quan trọng vì nó giúp hạn chế việc thay đổi lớn sau khi bước vào thi công. Thay đổi trên bản vẽ luôn dễ dàng và ít tốn kém hơn việc thay đổi khi công trình đã hoàn thiện.

Một vị trí camera có thể dịch chuyển trên bản vẽ trong vài phút. Nhưng nếu công trình đã đi dây, đóng trần hoặc hoàn thiện tường, việc thay đổi có thể phát sinh thêm nhân công, vật tư và thời gian. Vì vậy, rà soát thiết kế không phải là thủ tục hình thức. Đó là bước giúp giảm rủi ro trước khi thi công.

Bước 6: Hoàn thiện hồ sơ và sẵn sàng chuyển sang triển khai

Sau khi các yêu cầu được thống nhất, phương án cuối cùng sẽ được hoàn thiện thành bộ hồ sơ phục vụ giai đoạn tiếp theo. Tùy quy mô dự án, bộ hồ sơ có thể được sử dụng cho:

• Phê duyệt thiết kế.
• Lập dự toán.
• Mời thầu.
• So sánh giải pháp.
• Lựa chọn thiết bị.
• Triển khai thi công.
• Giám sát kỹ thuật.
• Nghiệm thu.
• Vận hành và bảo trì.

Ở bước này, điều quan trọng không chỉ là “hoàn thành bản vẽ” mà phải bảo đảm hồ sơ có tính nhất quán. Tên thiết bị, số lượng, vị trí, sơ đồ kết nối, tuyến cáp và các thông số liên quan cần được kiểm tra để hạn chế sai lệch giữa các tài liệu.

Đây chính là bước khép lại quy trình 6 bước tư vấn thiết kế ELV, đồng thời tạo nền tảng để dự án chuyển từ giai đoạn ý tưởng sang triển khai thực tế.

Quy trình 6 bước mang lại lợi ích gì cho chủ đầu tư?

Một quy trình được chuẩn hóa giúp chủ đầu tư không phải tự mình kết nối quá nhiều vấn đề kỹ thuật. Thay vì nhận một danh sách thiết bị và tự tìm cách triển khai, chủ đầu tư có thể theo dõi toàn bộ quá trình theo từng giai đoạn.

1. Hiểu rõ hệ thống trước khi đầu tư

Chủ đầu tư biết mình đang đầu tư vào giải pháp nào, hệ thống phục vụ mục tiêu gì và khả năng vận hành ra sao.

2. Hạn chế phát sinh trong quá trình thi công

Các vấn đề về vị trí thiết bị, tuyến cáp, tủ rack, nguồn cấp và kết nối được xem xét sớm.

3. Tối ưu chi phí

Không phải thiết bị đắt tiền nhất luôn là thiết bị phù hợp nhất.

Thiết kế tốt giúp lựa chọn cấu hình vừa đáp ứng yêu cầu vừa kiểm soát ngân sách.

4. Dễ dàng mở rộng

Một công trình có thể thay đổi nhu cầu sau vài năm. Vì vậy, thiết kế nên tính đến khả năng mở rộng ngay từ đầu.

5. Dễ vận hành và bảo trì

Một hệ thống được thiết kế bài bản sẽ thuận lợi hơn khi kiểm tra, bảo trì, thay thế hoặc nâng cấp thiết bị.
